Un sistema de tierra física se compone en conjunto de componentes como electrodo o varilla, enlazados entre sí por medio de un cable de cobre con una conexión a una barra de cobre para interconexion al bus de tierra, están diseñados para proporcionar un camino de baja resistencia eléctrica hacia la tierra, asegurando la seguridad operativa de instalaciones eléctricas y protegiendo contra descargas atmosféricas, corrientes de falla y otros fenómenos eléctricos. Aquí hay una explicación técnica del funcionamiento y los componentes que conforman un sistema de tierra física:

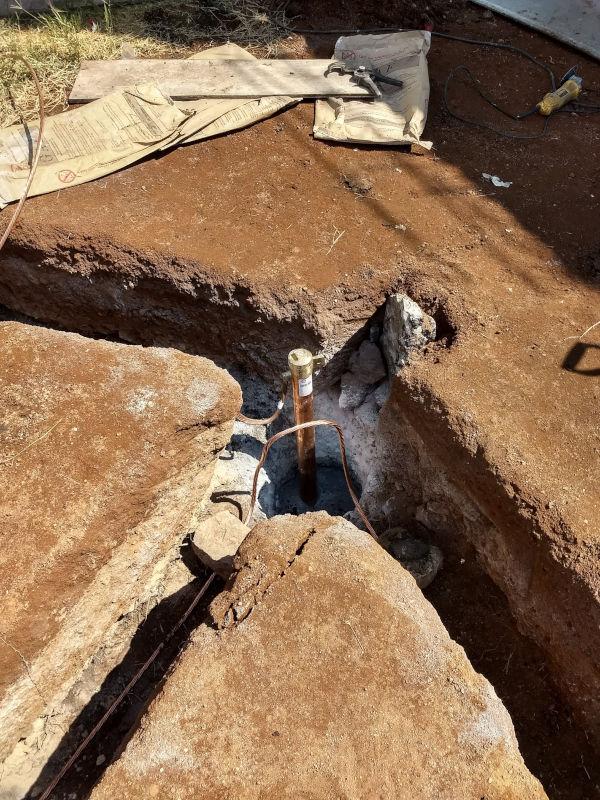

Electrodos de tierra: Son dispositivos metálicos enterrados en el suelo que sirven como puntos de conexión entre el sistema eléctrico y la tierra. Pueden ser varillas de cobre, conductores enterrados o placas metálicas. Su objetivo es proporcionar un área de contacto suficiente con el suelo para disipar la corriente eléctrica de manera efectiva.
Conexiones y empalmes: Los electrodos de tierra se interconectan entre sí y con otros componentes del sistema de tierra mediante cables conductores de baja resistencia. Estas conexiones aseguran que la corriente fluya de manera eficiente a través del sistema y hacia la tierra.
Cable de puesta a tierra: Es un conductor que conecta los equipos eléctricos y estructuras metálicas con el sistema de tierra. Estos cables están diseñados para llevar la corriente de falla de manera segura hacia la tierra en caso de un cortocircuito u otra situación de emergencia.
Barras de puesta a tierra: Son barras metálicas instaladas en lugares estratégicos dentro de una instalación eléctrica, como en salas de equipos o paneles de distribución. Sirven como puntos de conexión para los cables de puesta a tierra y facilitan la conexión de múltiples equipos eléctricos al sistema de tierra.
Medidor de resistencia de tierra: Es un dispositivo utilizado para medir la resistencia del sistema de tierra. Proporciona información crucial sobre la eficacia del sistema y ayuda a identificar posibles problemas, como conexiones sueltas o deterioro del suelo, que podrían afectar su rendimiento.
Dispositivos de protección contra sobretensiones: Estos dispositivos se instalan en el sistema de tierra para proteger contra sobretensiones causadas por descargas atmosféricas u otros eventos. Ayudan a desviar la corriente de alta tensión hacia la tierra de manera segura, protegiendo así los equipos eléctricos y las personas.
Barras de unión equipotencial: Son barras metálicas diseñadas para garantizar que todas las estructuras y equipos metálicos dentro de una instalación eléctrica estén eléctricamente unidos y tengan el mismo potencial eléctrico. Esto ayuda a prevenir diferencias de potencial peligrosas que podrían causar descargas eléctricas.
Estos componentes conforman un sistema de tierra física que proporciona una ruta segura para la disipación de corriente eléctrica hacia la tierra, protegiendo así los equipos, las estructuras y las personas contra peligros eléctricos. Su diseño y mantenimiento adecuados son fundamentales para garantizar la seguridad y la fiabilidad de las instalaciones eléctricas.
