El certificado ANSI/TIA 942 Rated-4 es una norma que establece los requisitos para el diseño y la implementación de centros de datos de alta disponibilidad y resistencia.
El nivel Rated-4 de esta norma establece que el centro de datos debe ser capaz de soportar un fallo en cualquier componente de los sistemas críticos, como la energía, la refrigeración y la conectividad, sin afectar la disponibilidad del servicio. Para lograr esto, se requiere una duplicación completa de todos los componentes críticos, incluyendo fuentes de energía, equipos de refrigeración y sistemas de conectividad de red.
Un datacenter al obtener la certificacion ANSI/TIA 942 Rated-4 es una garantiza que esta diseñado y construido para ofrecer alta disponibilidad, resistencia y redundancia en sus sistemas críticos, asegurando así la continuidad del servicio incluso en situaciones de fallo de componentes importantes.

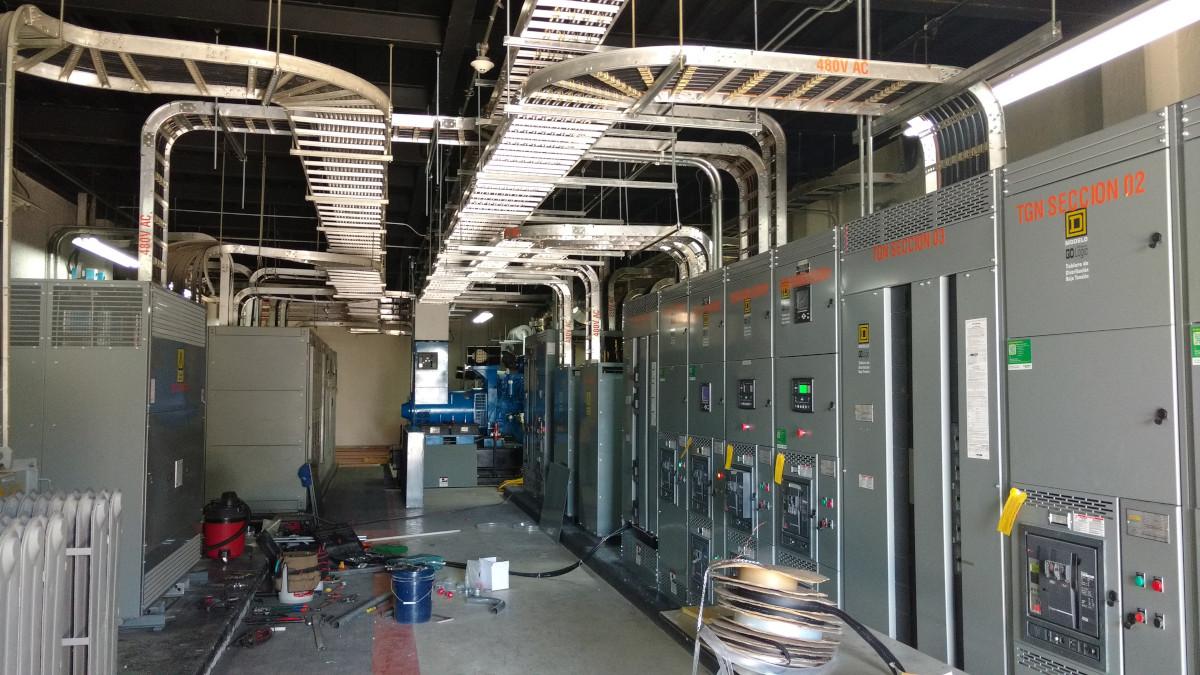

Redundancia de energía eléctrica.
La norma ANSI/TIA 924 es una norma que establece los requisitos para la planificación y diseño de sistemas de energía eléctrica de emergencia y de sistemas de comunicaciones de emergencia. A continuación, se presentan algunos de los aspectos que aborda la norma:
Sistemas de energía eléctrica de emergencia: la norma establece los requisitos para la planificación, diseño y operación de sistemas de energía eléctrica de emergencia, incluyendo la selección de fuentes de energía de respaldo, la selección de componentes de energía de respaldo, el diseño de la distribución de energía de respaldo, la supervisión y el mantenimiento de los sistemas de energía eléctrica de emergencia.
Sistemas de comunicaciones de emergencia: la norma específica los requisitos para los sistemas de comunicaciones de emergencia, incluyendo el diseño de los sistemas de comunicaciones de emergencia, la selección de los equipos de comunicaciones de emergencia, la planificación de la red de comunicaciones de emergencia, la gestión y el mantenimiento de los sistemas de comunicaciones de emergencia.
Procedimientos de gestión de emergencias: la norma establece los requisitos para la gestión de emergencias, incluyendo la definición de las situaciones de emergencia, los procedimientos de gestión de emergencias, el entrenamiento de los operadores de emergencias, y la evaluación y mejora continua de los sistemas de energía eléctrica y de comunicaciones de emergencia.
En resumen, la norma ANSI/TIA 924 establece los requisitos para la planificación y diseño de sistemas de energía eléctrica y comunicaciones de emergencia, incluyendo los sistemas de energía eléctrica de respaldo, los sistemas de comunicaciones de emergencia y los procedimientos de gestión de emergencias.
El nivel de fiabilidad de un centro de datos viene indicado por uno de los cuatro niveles de fiabilidad llamados TIER, en función de su redundancia (anexo G). A mayor número de TIER, mayor disponibilidad, y por tanto mayores costes de construcción y mantenimiento.
TIER | % Disponibilidad | % Parada | Tiempo anual de parada |
TIER I | 99,67% | 0,33% | 28,82 horas |
TIER II | 99,74% | 0,25% | 22,68 horas |
TIER III | 99, 982 % | 0,02% | 1,57 horas |
TIER IV | 100,00% | 0,01% | 52,56 minutos |
TIER I- Nivel 1 (Básico)
Disponibilidad del 99,671 %.
Sensible a las interrupciones, planificadas o no.
Un solo paso de corriente y distribución de aire acondicionado, sin componentes redundantes.
Sin exigencias de piso elevado.
Generador independiente.
Plazo de implementación: 3 meses.
Tiempo de inactividad anual: 28,82 horas.
Debe cerrarse completamente para realizar mantenimiento preventivo.
TIER II- Nivel II (Componentes redundantes)
Sistemas ópticos Disponibilidad del 99,741 %.
Menor sensibilidad a las interrupciones.
Un solo paso de corriente y distribución de aire acondicionado, con un componente redundante.
Incluye piso elevado, UPS y generador.
Plazo de implementación: 3 meses.
Tiempo de inactividad anual: 28,82 horas.
Plazo de implementación: 3 a 6 meses.
Tiempo de inactividad anual: 22,0 horas.
El mantenimiento de la alimentación y otras partes de la infraestructura requieren de un cierre de procesamiento.
TIER III- Nivel III (Mantenimiento concurrente)
Soluciones de alta densidad Disponibilidad 99,982 %.
Interrupciones planificadas sin interrupción de funcionamiento, pero posibilidad de problemas en las no previstas.
Múltiples accesos de energía y refrigeración, por un solo encaminamiento activo. Incluye componentes redundantes (N+1).
Plazo de implementación: 15 a 20 meses.
Tiempo de inactividad anual: 1,6 horas.
TIER IV- Nivel IV (Tolerante a errores)
99,995 % de disponibilidad.
Interrupciones planificadas sin interrupción de funcionamiento de los datos críticos. Posibilidad de sostener un caso de improviso sin daños críticos.
Múltiples pasos de corriente y rutas de enfriamiento. Incluye componentes redundantes. Incluye componentes redundantes (2(N+1))- 2 UPS cada uno con redundancia (N+1).
Plazo de implementación: 15 a 20 meses.
Tiempo de inactividad anual: 0,4 horas.
El estándar ANSI/TIA-942, es considerado como un sistema de cableado para los Data Centers.
La utilización en los DC de fibras multimodo queda reservada a los tipos OM3 y OM4 (50/125), y equipos con emisores LASER 850 nm. Quedando prohibida la utilización de fibras de los tipos OM1 y OM2 anteriormente empleados.
Para los cableados de cobre, se recomienda el empleo de Cat6 (mínimo) y Cat6A apantallados. En este campo se coincide con ISO/IEC 24764, que reconoce únicamente enlaces Clase EA (Cat 6ªA)
Queda suprimida la limitación de 100 m. de longitud en cableados horizontales, para la fibra óptica, quedando la definición deeste concepto a la responsabilidad del fabricante.
Conectores ópticos: queda reducida la selección a los tipos LC Dúplex, para cables dúplex, y MPO para más de 12 fibras
Se recomienda el uso de arquitecturas centralizadas y jerárquicas, por ser más flexible que los enlaces directos.
Queda reestructurada la organización de los entornos DC, incluyendo tres tipos de áreas: MDA Main Distribution Area), IDA (Intermediate Distribution Area, HDA (Horizontal distribution Area) y ZDA (Optional Zone Distribution Area); algunas de las cuales pueden precisar de cableados suplementarios. Con ello, instalaciones amplias pueden precisar de varias ubicaciones y varios IDAs, con cableados redundantes.
